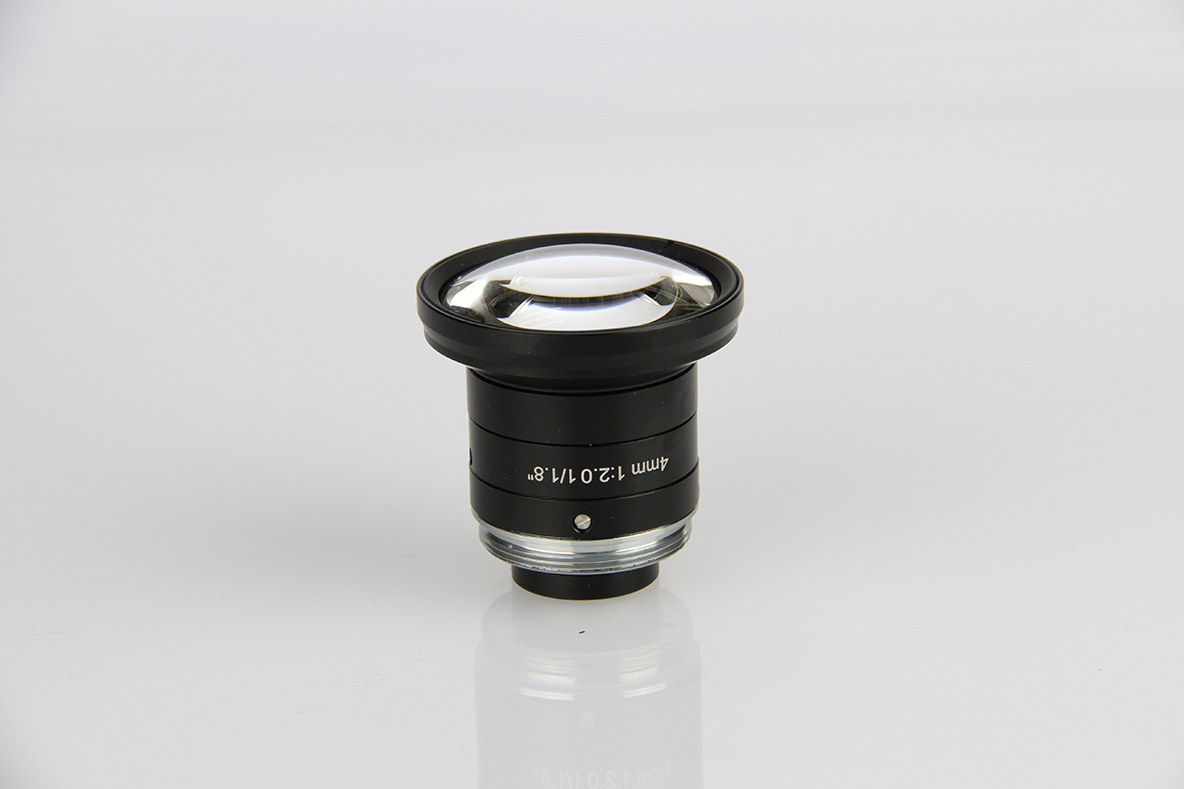

? ? ? ?廣角鏡頭又稱短鏡頭。攝影輔助鏡頭的一種。鏡頭焦距顯著地小于像場直徑(底片對角線長度)，約為6～35毫米;視角大于標準鏡頭，約為53°以上直至220°。相對口徑一般較小。廣角透鏡在十九世紀六十年代快直光鏡頭出現后即產生，此后經種種演變，已成攝影鏡頭中一個重要類別。現代廣角鏡頭光組主要有對稱式結構和后退焦點式結構兩種形式，對稱式廣角鏡頭又可分成正外透鏡和負外透鏡兩個副型。廣角鏡頭具有焦距短，視角大的優點，可于較近距離拍攝范圍寬闊的景物，前景較為突出，景深范圍顯著地大于標準鏡頭、遠攝鏡頭，畫面縱深感強烈。宜用于室內近距拍攝，及拍攝山川、建筑、人群等場面。舊式廣角鏡頭像場邊緣有照度下降的缺陷，新式廣角鏡頭多數像場照度平勻。使用廣角鏡頭近攝時，前景被夸張，能產生較為嚴重的透視畸變。
用廣角鏡頭拍攝的畫面。能在突出中央主體和前景的同時，能有廣泛的背景。可以在較小的環境里，拍到較多的景物，在相同的拍攝距離時，得到的景象比用標準鏡頭拍攝的要小。當拍攝較近的景物時，會產生透視變形，還會使前后景物之間的距離感增大。由于它的景深長，很容易把近處和遠處的景物都拍清晰，一般認為焦距24毫米，28毫米的鏡頭為普通廣角鏡頭，用它們攝影時如配用閃光燈照明時，要注意閃光燈的發光角度一定大于鏡頭的視角。否則會出現照片四角發暗的情況，這時應用閃光燈散光罩，但閃光燈的有效光效會有所降低。
廣角鏡頭基本性能就是視角范圍大，可以涵蓋大范圍景物。攝像機中的廣角鏡頭攝像機可視角度在120度以上，基本周圍環境都在視野范圍之內。
-
非球面技術在cctv鏡頭中的應用
-
+

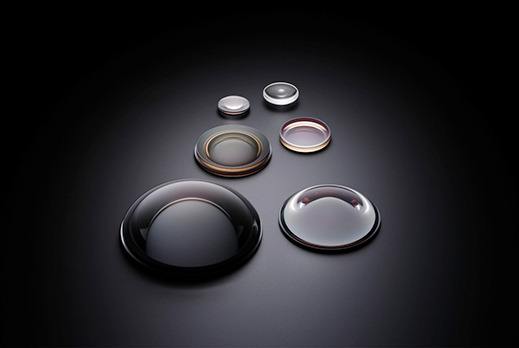

非球面技術是目前比較熱門的話題之一。其實非球面技術早在攝影物鏡中就有廣泛應用，引入到CCTV鏡頭中大約是10年前的事情。那么什么是非球面？
其實對于非球面鏡片，如果用肉眼觀察的話，通?？瓷先ト耘f是一個大致的球面形狀，而不是平面。因為非球面鏡片的面形就是在球面面形的基礎上做細微的調整得出的，從數學的角度來說，球面的面形函數是一個二次函數，但非球面的面形函數則是四次甚至更高次的函數，通常設計到10次，所以非球面的面形更加復雜。更加形象地說，非球面的面形是以球面面形為基礎，在球面的基礎上進行人為控制，事先設計好的細微面形起伏，從而使鏡片的面形呈現非球面的復雜曲面。非球面在各個孔徑具有不同的光焦度。
人們一般認為一束光線透過凸透鏡后（最常見的球面鏡片），可以聚集在一點上。例如很多人都曾用放大鏡聚集陽光燒紙玩的經歷。但是從光學角度上來看，球面凸透鏡并不能把光線真正聚集到一點上，它所聚成的其實是一個光斑。由于肉眼的視力有限，所以看上去好象是一點。這是由于球面鏡片有一個先天不足，它有一個稱為“球面像差”的缺陷，而且通過單枚球面鏡片自身是無法克服這種像差的，正是這種像差的存在，所以帶來了光斑現象。這種像差會極大地影響成像質量。但是非球面鏡片可以把光線精確地匯聚到一點上，較正球面像差，大幅提高成像質量。那么非球面鏡片使用到鏡頭中之后，有什么具體優點呢？
（1） 非球面鏡片的應用可以使鏡頭光學結構相對簡化，從而在光學設計和機械結構上更易獲得更大的通光口徑，使整個畫面更加明亮。
（2） 非球面鏡片可以大幅度提高成像質量，令畫面更加清晰，特別是邊緣圖像的清晰度。
當非球面應用在主光線較高的面上時，它還可以矯正像散，畸變等軸外像差，從而使軸外成像也能得到大幅提高，這一點在實際使用時意義巨大，它使畫面中每個細節都都能清晰地表現，避免有圖像但是由于細節模糊而無法作為證據的無奈情況。
（3）1枚非球面鏡片可以替代一組球面鏡片，所以使用非球面鏡片可以實現鏡頭體積的小型化。
非球面鏡片在設計上借助成熟的光學軟件并不困難，但是其生產加工卻需要極高的技術和工藝。因此在CCTV鏡頭能夠自己獨立完成全部非球面鏡片的開發與生產的廠商屈指可數，而非球面鏡頭的開發以及生產技術變成了一個企業的核心技術。
-
-
+
像差是影響圖像質量的重要因素，不同工業鏡頭成像質量也是不盡相同的，即使是使用同一類型的工業鏡頭，也因為加工精細度、鏡片結構和材質的關系，使得所獲取的圖像質量有所變化。正因如此工業鏡頭的價格也從有百元到萬元之間的差距。我們在進行工業鏡頭選擇的時候，首先要考慮的就是像差，它是影響成像質量的重要因素，常見的工業鏡頭像差有如下六種：
?
1、球差：由主軸上某一物點向光學系統發出的單色圓錐形光束，經該光學系列折射后，若原光束不同孔徑角的各光線，不能交于主軸上的同一位置，以至在主軸上的理想像平面處，形成一彌散光斑(俗稱模糊圈)，則此光學系統的成像誤差稱為球差。
?
2、慧差：由位于主軸外的某一軸外物點，向光學系統發出的單色圓錐形光束，經該光學系列折射后，若在理想像平面處不能結成清晰點，而是結成拖著明亮尾巴的慧星形光斑，則此光學系統的成像誤差稱為慧差。
?
3、像散：由位于主軸外的某一軸外物點，向光學系統發出的斜射單色圓錐形光束，經該光學系列折射后，不能結成一個清晰像點，而只能結成一彌散光斑，則此光學系統的成像誤差稱為像散。
?
4、場曲：垂直于主軸的平面物體經光學系統所結成的清晰影像，若不在一垂直于主軸的像平面內，而在一以主軸為對稱的彎曲表面上，即最佳像面為一曲面，則此光學系統的成像誤差稱為場曲。當調焦至畫面中央處的影像清晰時，畫面四周的影像模糊;而當調焦至畫面四周處的影像清晰時，畫面中央處的影像又開始模糊。
?
5、畸變：被攝物平面內的主軸外直線，經光學系統成像后變?yōu)榍€，則此光學系統的成像誤差稱為畸變。畸變像差只影響影像的幾何形狀，而不影響影像的清晰度。這是畸變與球差、慧差、像散、場曲之間的根本區別。
?
6、色差：由白色物體向光學系統發出一束白光，經光學系統折射后，各色光不能會聚于一點上，而形成一彩色像斑，稱為色差。色差產生的原因是同一光學玻璃對不同波長的光線的折射率不同，短波光折射率大，長波光折射率小。
-
-
+
（1）像面尺寸：鏡頭選配時需要選擇與攝像機接口和CCD的尺寸相匹配的鏡頭。（例如2/3”鏡頭支持最大的工業相機靶面為2/3”,它是不能支持1英寸以上的工業相機。）
（2）焦距：焦距是主點到成像面的距離。這個數值決定了攝影范圍的不同。數值小，成像面距離主點近，是短焦距鏡頭。 這種情況下的的畫角是廣角、可拍攝廣大的場景。相反的、主點到成像面的距離遠時、是長焦距鏡頭，畫角變窄（望遠）。
（3）通光孔徑：鏡頭的明亮度與口徑和焦距的變化有關。一般用F值表示鏡頭的明亮度，另外鏡頭里有用于調整亮度的光圈構件，可根據使用條件來調整通光量。
（4）視場(FOV，也叫視野范圍) ：指觀測物體的可視范圍，也就是充滿相機采集芯片的物體部分。（在選擇鏡頭時，我們會選擇比被測物體視野稍大一點的鏡頭，以有利于運動控制。）?
（5）工作距離(WD)：指從鏡頭前部到受檢驗物體的距離。即清晰成像的表面距離（選型必須要了解的問題，工作距離是否可調？包括是否有安裝空間等；在方案可選擇情況下，讓客戶更改設備尺寸是不現實的。）
（6）分辨率：圖像系統可以測到的受檢驗物體上的最小可分辨特征尺寸。在多數情況下，視野越小，分辨率越好。?
（7）景深(DOF) ：對于對景深有要求的項目，盡可能使用小的光圈；在選擇放大倍率的鏡頭時，在項目許可下盡可能選用低倍率鏡頭。如果項目要求比較苛刻時，傾向選擇高景深的尖端鏡頭。
（8）放大倍率：指物體通過透鏡在焦平面上的成像大小與物體實際大小的比值。
-
-
+

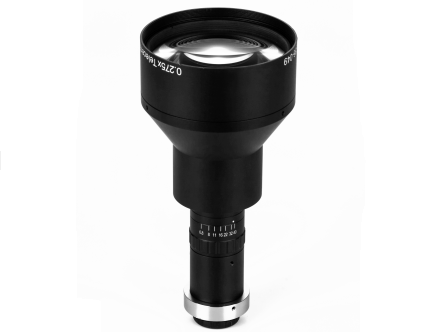

遠心鏡頭有其獨特的光學特性：高分辨率、超寬景深、超低畸變以及獨有的平行光設計等，給機器視覺精密檢測帶來質的飛躍。在遠心鏡頭（Telecentric lens）與普通鏡頭的優勢對比中，就有遠心鏡頭的缺點：成本高，尺寸大，重量重。世界知名的鏡頭廠商有美國Navitar、德國施耐德、意大利Opto Engineering、日本Kowa、中國長步道光電等都已經有了自己品牌的遠心鏡頭產品。
遠心鏡頭主要應用于精密測量。在精密光學測量系統中，由于普通光學鏡頭會存在一定的制約因素，如影像的變形、視角選擇而造成的誤差、不適當光源干擾下造成邊界的不確定性等問題，進而影響測量的精度。而遠心鏡頭（Telecentric鏡頭）能有效降低甚至消除上述問題，因此Telecentric鏡頭已經成為精密光學量測系統決定性的組件，其應用領域也越來越廣泛。
遠心鏡頭要有獨特的光學設計，制作工藝復雜，而且不像普通鏡頭那樣可以大量生產，正是由于產量有限，固定成本無法分?jǐn)偟酱罅康漠a(chǎn)品中，總成本自然就高了許多。
-
-
+

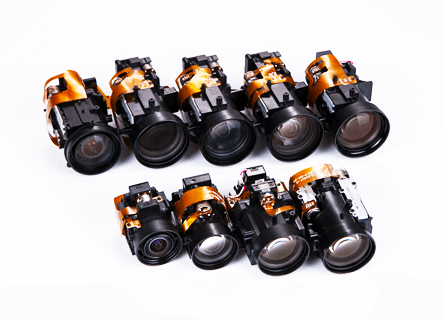

鏡頭是攝像機的眼睛，是獲得高清圖像必不可少的一部分。在進行監控工程設計規劃前，只有先摸清鏡頭的類型及其應用方式，并了解其搭配應用的特性，才能發揮鏡頭最佳成像。以目前國內分類方式來說，監控攝像機鏡頭大致可以分為如下十種類型。
?
? ? ?固定光圈鏡頭：定焦且固定光圈，主要用于環境光線固定的場所；
?
? ? ?手動光圈鏡頭：定焦但光圈可調，主要用于環境光線固定但明暗不定的場所；
?
? ? ?自動光圈鏡頭(DC-drive)：固定焦距，使用DC電壓驅動用于環境光線變化性的固定范圍場所；
?
? ? ?自動光圈鏡頭(Video-drive)：固定焦距，使用視頻信號驅動用于環境光線變化性的固定范圍場所；
?
? ? ?手動光圈變焦鏡頭：主要用于室內環境光線程度不定且范圍大小不一的場所；
?
? ? ?自動光圈變焦鏡頭：主要用于室外環境光線程度不定且范圍大小不一的場所；
?
? ? ?板機鏡頭(on-Board)：以搭配紅外線攝像機為主，室內外均適用；
?
? ? ?魚眼全景鏡頭：主要用于室內環境光線程度不定且范圍大小特定的場所；
?
? ? ?電動變焦鏡頭：可遙控焦距景深及光圈，主要用于室內外環境光線程度不定而且景深范圍大小可依要求調整的場所；
?
? ? ?針孔鏡頭(Pin-Hole)：主要用于隱匿監控及環境光線不定且范圍特定的場所。
?
? ? 由以上鏡頭分類可看出，各類鏡頭的區別主要在其用途及應用環境需求上。因此在實際應用上，如何完美地搭配鏡頭，不同使用場所及角度下如何選擇監控攝像機的鏡頭，對工程商來說也是一大考驗。
-
-
+
工業鏡頭的焦距(f?mm)可以根據FOV(視場), WD(工作距離) 和CCD芯片尺寸計算出來:
FOV視場指被攝取物體的大小，視場的大小是以鏡頭至被攝取物體距離(WD)，鏡頭焦距(F)及CCD芯片尺寸確定的?
1、鏡頭的焦距，視場大小、工作距離、光學倍率計算如下:
焦距f ＝ WD × CCD芯片尺寸( H or V) / FOV( H or V)
視場FOV ( H or V) ＝ 物距WD × CCD芯片尺寸( H or V) / 焦距f?
視場FOV( H or V) ＝ CCD芯片尺寸( H or V) / 光學倍率?
工作距離WD= f(焦距）× CCD芯片尺寸/FOV( H or V)
光學倍率 ＝ CCD芯片尺寸( H or V) / FOV( H or V)

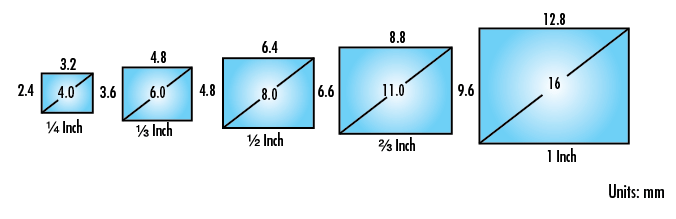

2.CCD芯片的尺寸表:
常見芯片尺寸
1.1英寸——靶面尺寸為寬12mm*高12mm，對角線17mm
1英寸 ——靶面尺寸為寬12.7mm*高9.6mm，對角線16mm
2/3英寸——靶面尺寸為寬8.8mm*高6.6mm，對角線11mm?
1/1.8英寸——靶面尺寸為寬7.2mm*高5.4mm，對角線9mm
1/2英寸——靶面尺寸為寬6.4mm*高4.8mm，對角線8mm
1/3英寸——靶面尺寸為寬4.8mm*高3.6mm，對角線6mm?
1/4英寸——靶面尺寸為寬3.2mm*高2.4mm，對角線4mm
-

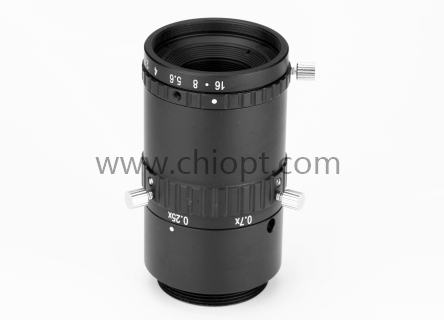

纖毫必現 微距鏡頭應用優勢一覽
-
+
? ? 微距鏡頭（macro lens）是一種用作微距攝影的特殊鏡頭，主要用于拍攝十分細微的物體，如花卉及昆蟲等。為了對距離極近的被攝物也能正確對焦，微距鏡頭通常被設計為能夠拉伸得更長，以使光學中心盡可能遠離感光元件，同時在鏡片組的設計上，也必須注重于近距離下的變形與色差等的控制。
? ? 大多數微距鏡頭的焦距都大于標準鏡頭，可以被歸類為望遠鏡頭，但是在光學設計上可能是不如一般的望遠鏡頭的，因此并非完全適用于一般的攝影。
? ? 放大率是微距鏡頭的基本規格之一，用以表示成像與實物大小的比，當實物大小2厘米的物體，在焦平面上形成1厘米大小的影像時，這時的放大率就是1:2，或是化約成0.5，通常專用的微距鏡頭都可以達到1:1的放大率。
? ? 微距鏡頭通常是定焦鏡頭，因此可以利用改變拍攝者與被攝物之間距離的方式，改變拍攝時的放大率。現在也有一些鏡頭標榜具有微距能力，這類非專用的鏡頭通常放大率最多是1:2，光學設計也不如專用的微距鏡頭，但是對于需求沒那么強烈，或是經濟能力不太充足的一般使用者來說，也是一種可行的替代方案。
在高精度檢測領域，長步道鏡頭優勢明顯，ML系列微距鏡頭專為微距成像而設計，專為滿足微距精確成像設計，極低畸變，高性能設計，1200萬高像素。
-
-
+

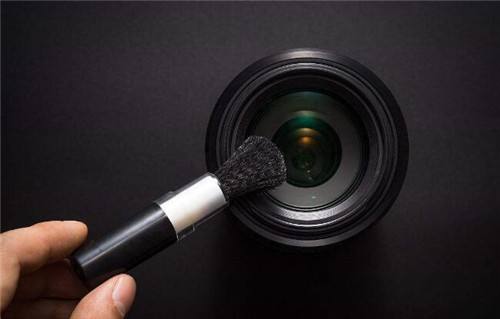

工業鏡頭是一種比較精密的產品，鏡頭都是采用了鍍膜技術制造的，其外表是非常嬌貴的。使用時間長的話需要定期做清潔，鏡頭保養好可以延長鏡頭的使用壽命，干凈的鏡頭可以保證拍攝效果的完美呈現，獲得高清、高對比度的圖像。但不適當?shù)那逑磿p壞基層上或鏡頭上磨光的表面和專用的覆蓋物，玻璃或覆蓋物表面的損壞會降低所有應用中的性能，對器件制造商的檢查決定著合適的護理和清洗程序。? ? ?
當然，工業鏡頭清潔保養絕非用塊布隨便擦擦那么簡單。下面教您幾個清洗保養工業鏡頭的小技巧：? ??
1.保持手持鏡頭的邊緣，千萬不要用手指觸摸鏡頭表面。手指上的濕氣有時候會損傷鏡頭上的覆蓋物，而且如果手指長時間停留在鏡頭表面，它就會變成一個永久的污點。即使你戴上手套，也要避免觸摸鏡頭表面；? ??
2.不要用金屬工具或鉗子處理鏡頭。通過使用木制的、竹制的和塑料制的工具來處理鏡頭會減少對鏡頭損壞的機率。對于小鏡頭可以用手持的真空筆；? ?
3.保持將鏡頭放置到軟的表面上，特別是如果光學表面是凸起的。靜止地放置到堅硬的桌面上會造成表面的刮痕；? ??
4.對于鏡頭系統或裝配來說，在沒有使用的時候蓋上鏡頭蓋能保護光學表面不被損壞；? ?
5.在儲藏鏡頭時需要單獨在干凈的，軟的鏡頭盒子中包裹并放置到安全的地方。千萬不要把沒有包裹的鏡頭一起放在一個盒子或袋子中，因為它們相互接觸會損傷。千萬不要把它們放在有重物的下面。??
日常鏡頭的保養，并不等于要天天擦鏡頭，鏡頭表面極小面積的灰塵、水漬，對于成像其實并無太大影響，大家千萬不要指望可以把鏡頭擦出剛出廠時的狀態。對于口徑比較小鏡頭，用氣吹吹掉鏡頭表面的灰塵就可以，如果遇到吹不掉的大面積污漬，可以用鏡頭布輕輕擦拭（先吹后擦，順序不能錯，步驟也不能少）。
如果需要用到鏡頭水清潔鏡頭的話，事先要準備棉花。先做3-5個較小的棉花球，壓成餅狀，大小以鏡面三分之一為準，再準備3-5個大的棉花球，也壓成餅狀，大小為鏡面三分之二面積。用較小的棉花球蘸取少量鏡頭水，從中心以螺旋狀擦拭鏡頭表面，然后，趁鏡頭水未干的時候，用大的棉花球以同樣方式擦拭。
特別提示：如果您的工業相機或攝像機可以外接濾鏡的話，還是加一塊UV鏡比較好，可以有效地阻擋灰塵，起保護鏡頭的作用。
-
-
+

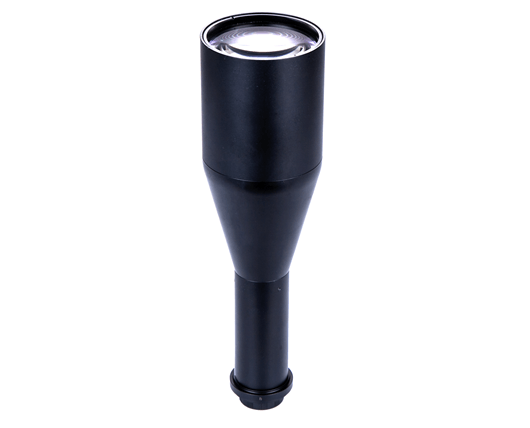

遠心鏡頭分為物方遠心、像方遠心、雙遠心鏡頭，雙遠心鏡頭綜合了物方和像方遠心的雙重作用的。長步道自主研發生產的遠心鏡頭全部采用雙遠心設計。
?
由于雙遠心鏡頭的各種特性，導致其生產工藝要求非常高，遠心鏡頭可以有效解決普通鏡頭存在的問題，因此可用在高精度測量、度量計量等方面。遠心鏡頭是一種高端的工業鏡頭，通常有比較出眾的像質，特別適合于尺寸測量的應用。之前我們有了解如何選擇合適的遠心鏡頭。那么，什么環境下該用雙遠心鏡頭呢？
?
（1）當被檢測物體厚度較大，需要檢測不止一個平面時，典型應用如食品盒、飲料瓶等。
?
（2）當被測物體的擺放位置不確定，可能跟鏡頭成一定角度時。
?
（3）當被測物體在被檢測過程中上下跳動，如生產線上下震動導致工作距離發生變化時。
?
（4）當被測物體帶孔徑、或是三維立體物體時。
?
（5）當需要低畸變率、圖像效果亮度幾乎完全一致時。
?
（6）當需要檢測的缺陷只在同一方向平行照明下才能檢測到時。
?
（7）當需要超過檢測精度時，如容許誤差為1um。
?
確定了使用雙遠心鏡頭的環境之后，雙遠心鏡頭又該如何選擇呢？根據我們從事雙遠心鏡頭多年的研發和生產經驗總結，只需要關注以下幾個重點：
?
（1）兼容的CCD靶面尺寸。這一點跟普通鏡頭的選擇類似，要求遠心鏡頭兼容的CCD靶面大于或等于配套的相機靶面，否則會造成分辨率的浪費。
?
（2）接口類型。目前遠心鏡頭提供的接口類型也跟普通鏡頭類似，有C口、,F口等，只要跟相機配套即可使用。
?
（3）放大倍率，或成像范圍。當放大倍率和CCD靶面確定時，成像范圍即確定，反之亦然。
?
（4）工作距離。一般以上三點選定的情況下，工作距離已經確定在一個范圍之內，這是其成像光路決定的。需要注意的就是此工作距離是否滿足實際使用要求。
?
（5）景深范圍。在滿足前面幾個使用條件的前提下，景深范圍越大，說明遠心系統的光學特性越好，在選型時可作為參考。
?
綜上所述，想必大家已經對雙遠心鏡頭有了一定的了解，如果您還對雙遠心鏡頭選型攻略有所疑問的話，歡迎與我們?nèi)〉寐?lián)系，我們將為您一一解答。
